| リフレッシュ編 |
ルーチェターボのエンジンを購入し無事搭載完了した。
色々交換してクーラーまで修理して完璧！と思ったら出先でまたエンジンがかからなくなった。
原因はブラックボックスのＥＧＩと判断し修理しエンジンは温まっても問題なくなった。
しかし、ターボからのオイル漏れ、前回はオーバーホールして組み立てただけ。
純正を治したいので対策方法の模索がスタートした。
対策1 ＦＣ3Ｓの純正タービンをオーバーホールして流用できないかの確認。
FCでは純正はHT18S-2Sと書かれている日立製のターボです。

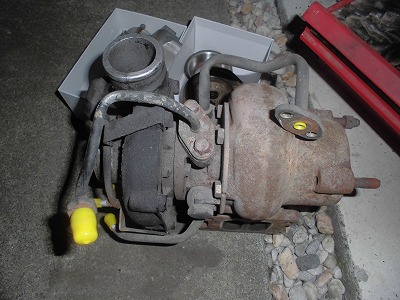

部品取りも無いので購入しました。

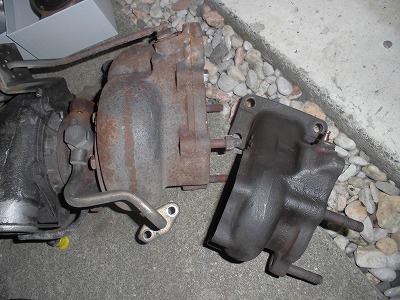

手前のSA22Cターボと同じ感じです。期待値爆上がり。

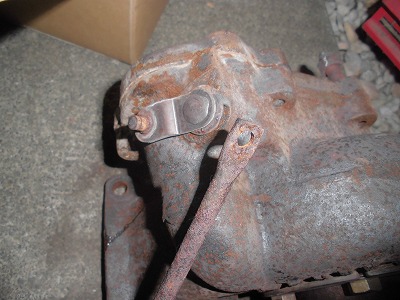

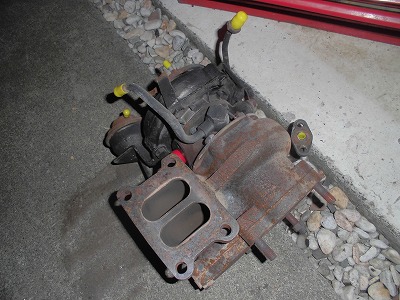

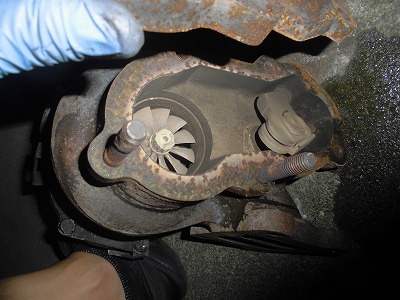

排気側が・・・見るから小さい。期待はしぼんでいきます。

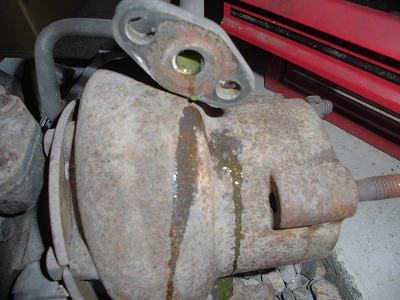

で、FCで大きな違いは水路があること。SAはオイルだけで潤滑し冷やしていたのに、水路がありました。
正直冷やしているのかは構造をもっとよく見ないと何ともですが、ここは大きな違いです。
さらに期待値がさらに下がります。購入したのに・・・・

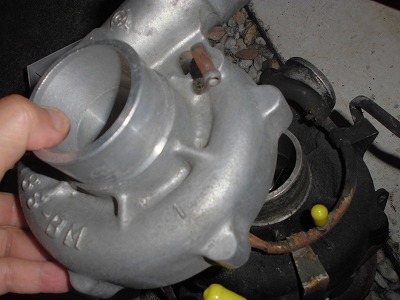

さあ、ばらしていきますよ。
今回の中古は初めて購入した業者ですが、無理に掃除していないので程度がよくわかるし、きちんと蓋をしているところはプロの意識を感じます。
前回のインジェクションを購入した業者とは違いますね。

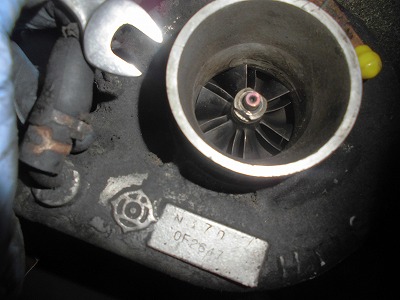

ほらぁ。形状が全く違うので期待値爆下がり。

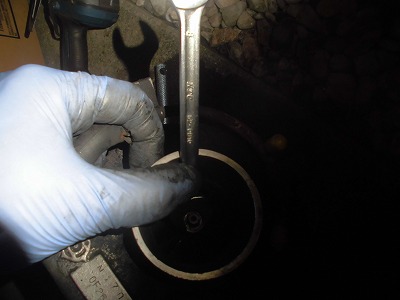

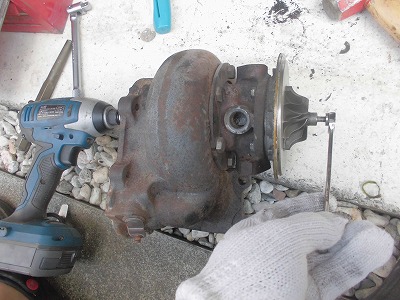

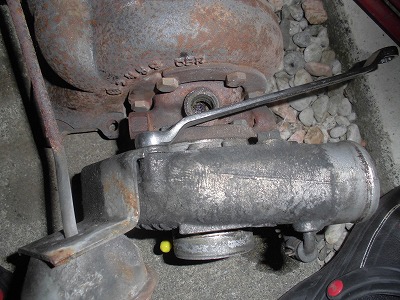

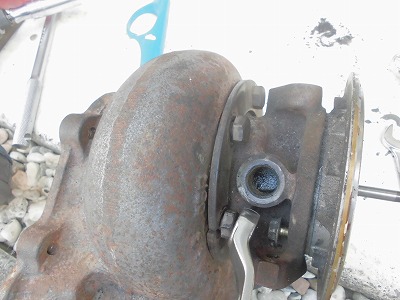

楽をして10mmのレンチで緩めようとしましたが無理でした。ちなみに反対側は14mmのソケットでした。
SAは13mmソケットだったので、やばい、一回りデカいのか？期待値がさらに下がります。

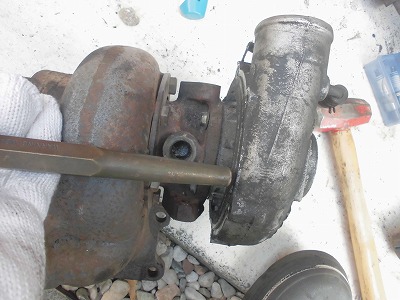

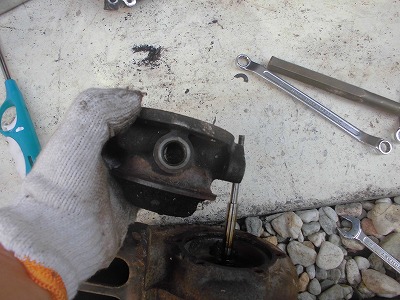

叩いて外します。
これで、簡単に取り外せました。

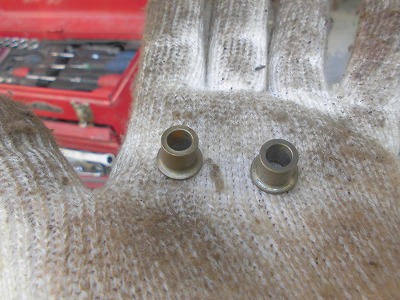

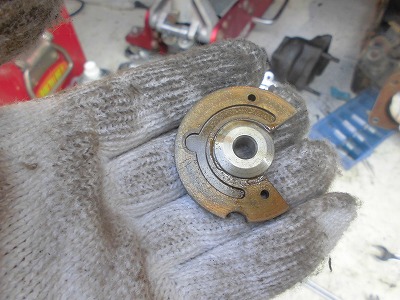

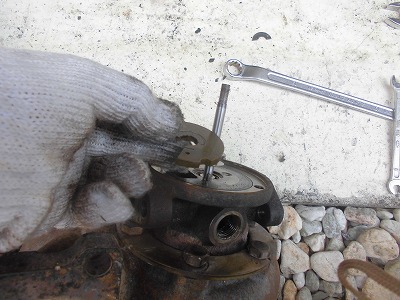

おお。これはSAにもあったスペーサーです。
これ、意外に隙間があるスペーサーだったのですが、FCでも同じなので、ここではオイル止めをしている部品ではなさそうですね。

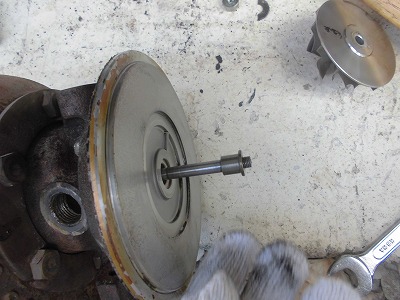

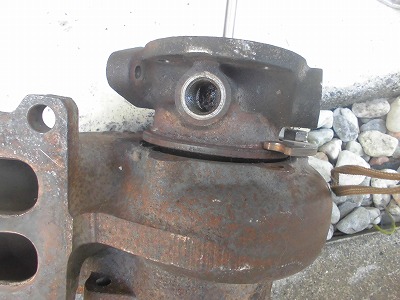

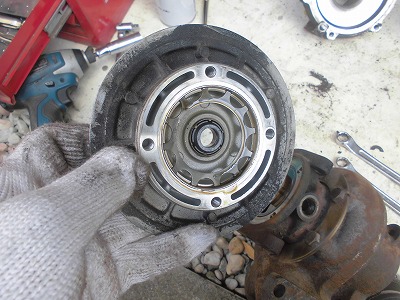

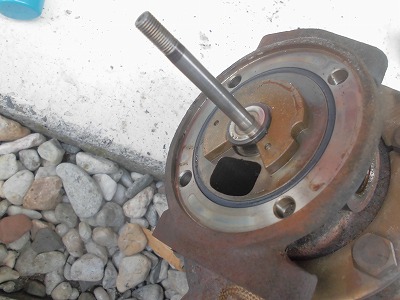

排気側もとりはずと、同じ構造のパーツが出てきました。センターの部品が排気側に押し付けているんですよね。
ここも同じ穴の配置。う～ん。期待度上昇中。
おなじじゃねぇ？

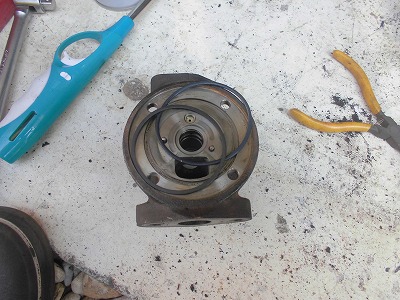

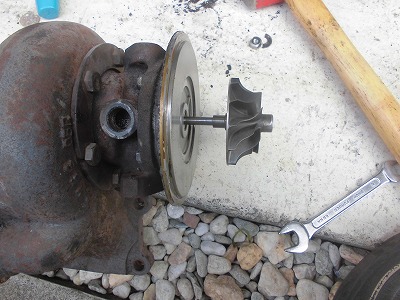

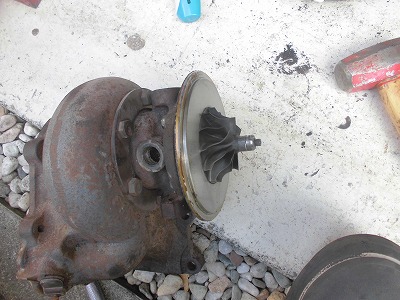

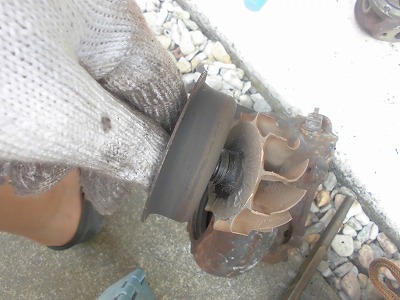

センターの部品も外します。水路がありますが、大きさとオイルの経路も同じような形状です。
大きさもほぼ同じに見えます。

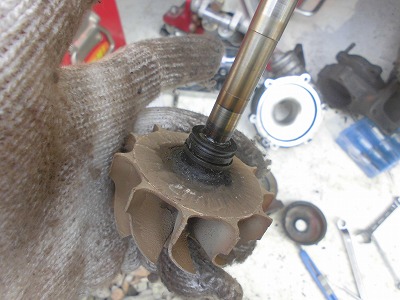

タービンも同じような形状ですが、ちょっと大きいかも・・・
カップの部品もSAとFCでは数が異なります。
さあ、比較します。

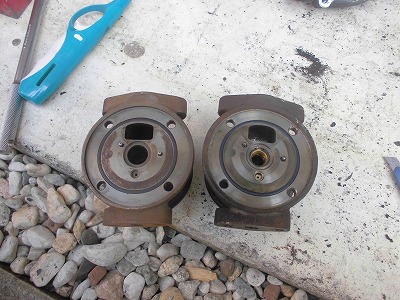

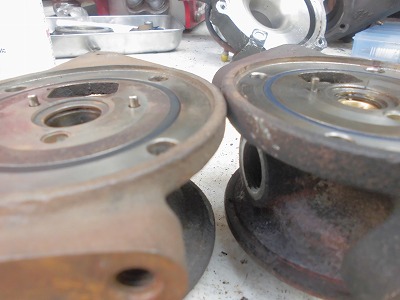

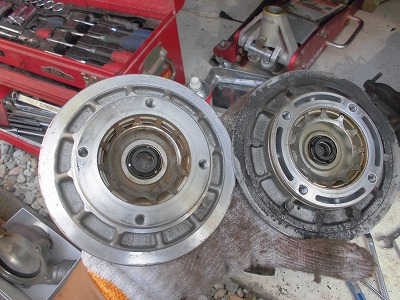

センターの部品。ちょっと高さは異なりますが、大きさは同じようです。
さらに調査が必要ですが、見た目はいけそうです。

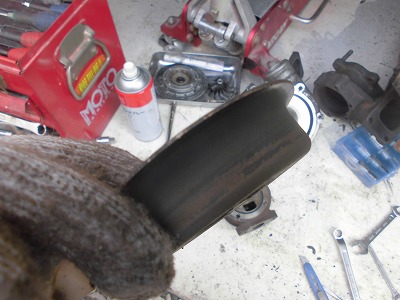

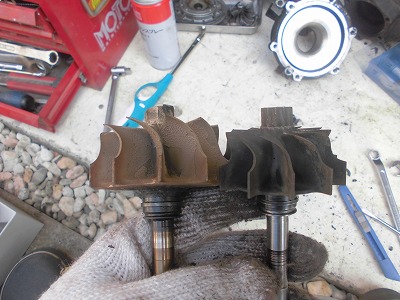

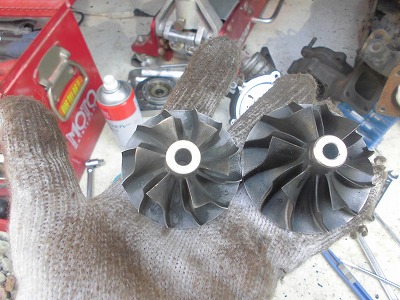

タービンは大きさが違いました。一回り違う感じです。こちらは流用不可能ですね。

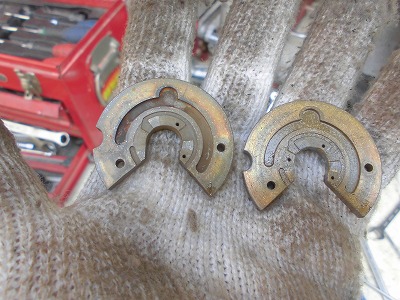

こちらは、穴の数が違うのですが同じ感じです。
こちらは全く同じでしたね。
これも同じです。
こちらはFCの方が一回りでかいので使えませんが、センターの部品は同じ大きさのようです。
ということで、流用はほぼできないという結果でした。
残念です。

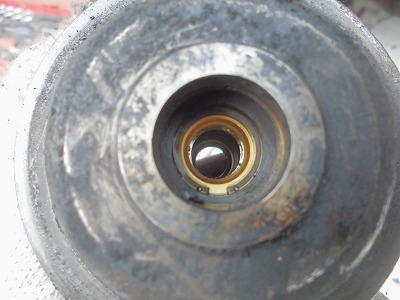

では、一番重要なセンターにあるオイルが出ないための軸受け。正規名称は？？
の流用を確認するため取り外します。

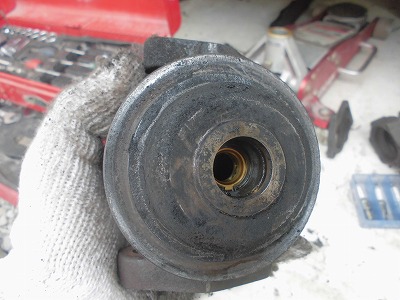

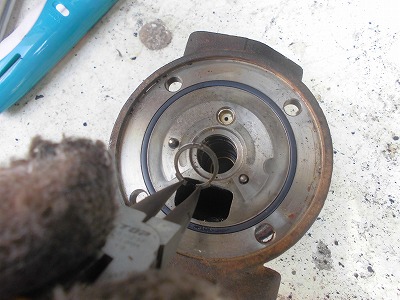

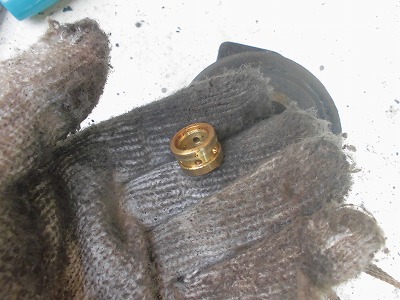

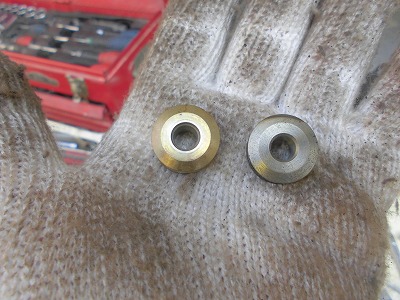

TOPの工具で取り外すと、出てきました。見た目が違います。センターにラインがあります。
おいおい。
ちなみにゴムは同じ大きさでした。
ココからは、見た目ではなく計測を開始します。

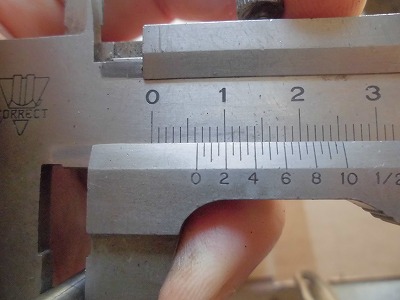

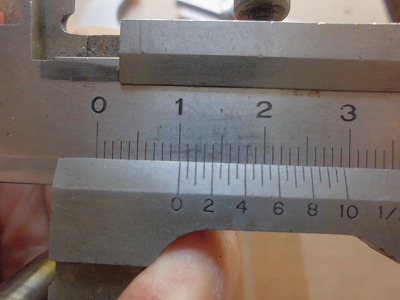

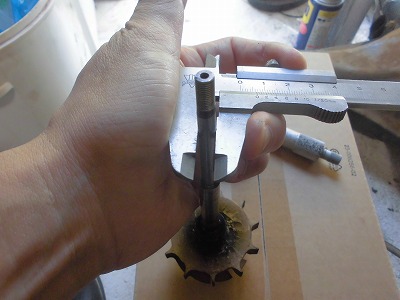

太い軸は10.10mmですね。※このあとマイクロメーターでも確認
細い軸は6.40mmですね。

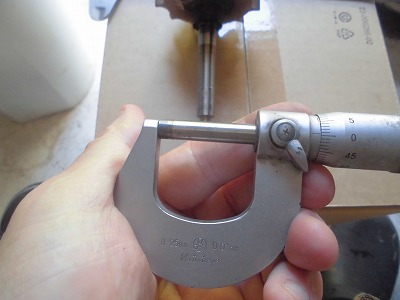

エンジンのオーバーホール以外ではほぼ登場しないマイクロメーター。
ノギスより正確に測れますが、今回は精度はそこまで必要ない？

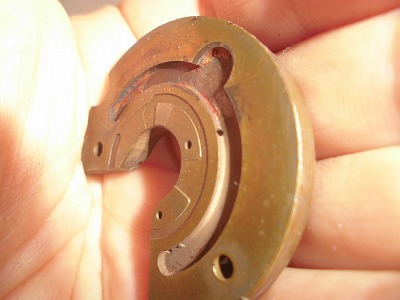

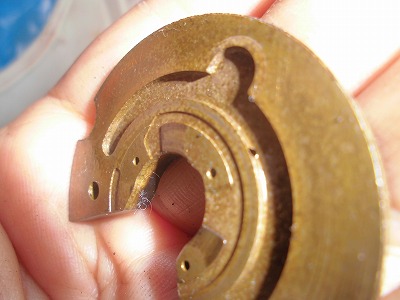

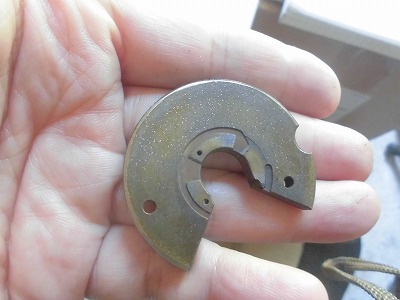

このFCの部品ですが、オイル穴があって、へこみに貫通しているんですが、裏にはつながってないんですよ。
ところがSAの部品は、オイル穴が2個と少なく、へこみには貫通しているのですが、裏には貫通しているんです。
どちらが正解なんでしょうね。

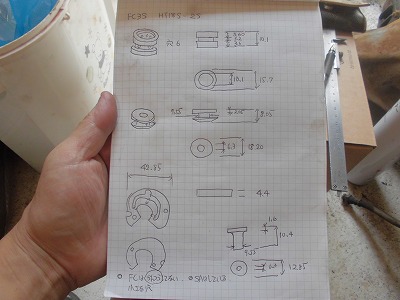

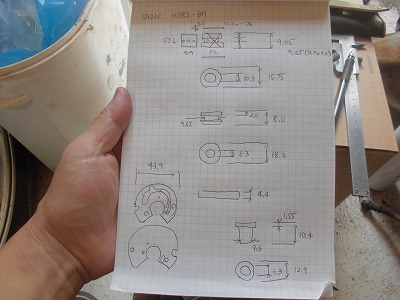

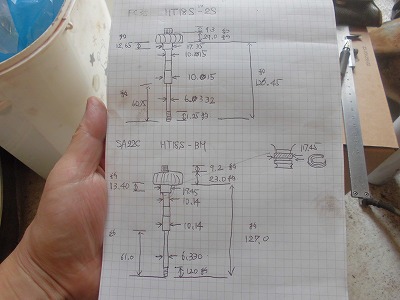

ということで、それぞれの数値を書き控えます。
まあ、正直流用はほとんど出来ない事がわかったということですね。
次の流用調査はオーバーホールキットを写真を見て想像注文して計測を予定しております。
