  リフレッシュ編





   ◆前回までのあらすじ◆
ルーチェターボのエンジンを購入し無事搭載完了した。
エンジンがかかったり、かからなくなたりと繰り返し、色々整備して修理完了。
クーラーまで修理して完璧！と思ったら出先でまたエンジンがかからなくなった。
なにか問題がある！

エンジンがかからなくなって、自宅にどうにか帰還させて確認。

どうも「かぶった？」症状なんですよね。
プラグを外して乾かし、その直後はどうにかエンジンがかかるようになる。
でも、アイドリングを続けるとストンとエンジンが止まり、それ以上はダメ。

また、バッテリー充電してプラグを乾かして・・・エンジンかかるの繰り返し。

でねネット検索すると、水温センサーだ、空気温度センサーだと出る。
でも、個人的にはこのセンサーの故障は本当に少ないという感覚がある。
ほとんどの記事が、壊れているかのチェックも無く、

・古いから
・長距離乗ったから

とあるが、それと故障は別だと思っています。

※ごめんなさい。個人的な意見です。批判しているわけではありません。

だって、この手のセンサー
NTCサーミスタというセンサーを使っているんだけど（と思っている）、車では無いんですけど、過去修理で交換することをした事が無いんですよね。


◆車の空気温度センサー調査◆
車用のは何かコーティングされているようだけど、正直同じだと思うですよね。

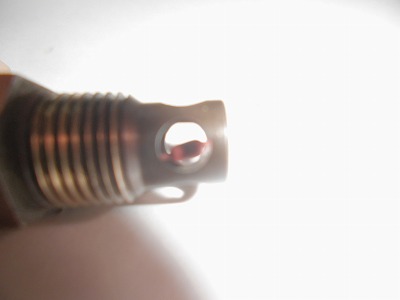

※写真はFC3S用（SA22Cはケーブルがよく切れるので流用している）

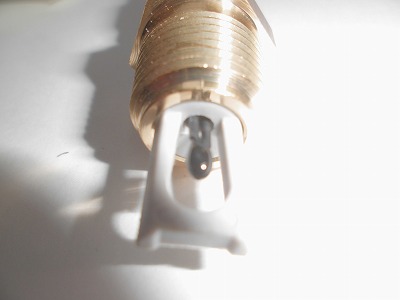

で、フォード（マツダ）の新品も購入して確認したけど、これなんか種類はちがうけどNTCサーミスタそのものがついていました。


で抵抗値を計測すると。

・FC３S（SA22C用に流用）　38.3kΩ
・フォード（マツダ）　38.6kΩ

※室温18度（室温計もってねぇー天気予報情報）
で、手で温めると抵抗値は下がるので、NTCって予想できるわけ。

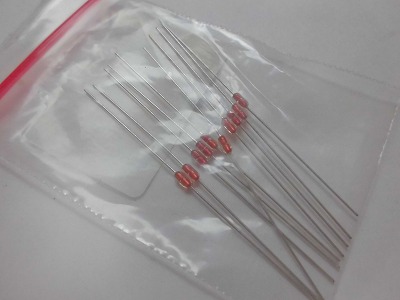

在庫にあるサーミスタ単体を調べたけど、残念ながら10kΩしか持っていないので、今回の車修理には使えません。
これ、ただの抵抗から電圧で温度をコンピューターに伝える回路なので、このセンサー単体は抵抗だけで何も複雑ではない。
このセンサーだけ部品交換すれば問題ないと予想されます。

で、みんカラ調べたら、水温センサーでセンサー単体交換の強者もいました。
その人も壊れたので分解してわかったようです。
※私のは壊れていないので分解していない。

これ、amazonの詐偽価格ではなく、秋葉原だと高くても10本　100円～200円程度。
中国で業務販売価格は　100本　100円～200円程度。※送料を入れても500円以下。

なので、真鍮を旋盤加工してシリコンでセンサー埋めれば簡単に自作できます。
旋盤加工だって単品注文でも数千円。
今はネットの時代なので原理を理解すれば安く作れるんですよね。
すごい時代です。
ただ、車で利用されているのはガラス菅のままではない（FCのを見ると）のはメーカーの理由があると思うので注意！

と話が長くなりましたが、センサーを疑うのをやめて次はEGI！
私は知らなかったのですが、この当時のコンピューターは燃料制御だけだったんですね。
私は整備書を持っていないので、配線と回路で理解したのですが、当時の雑誌の記事で知りました。
だからEGIと呼ぶらしい。

よって車の燃料は以下の機器が絡んでくる。

・EGI
・センサー
・インジェクター
・燃料ポンプ

そこで、それぞれを考察すると以下のようになります。

◆EGI◆
ルーチェとサバンナでは信号線は同じ（配線は違う）だったので、同様のコンピューターが利用されていると予想しました。

◆センサー◆
先ほども書いたセンサー類は、抵抗値も問題ないので故障していない。
サバンナとルーチェは見た目も同じで抵抗値も同じ（各センサーには5%誤差があるので多少違う）なので問題ないと予想しました。

◆インジェクター◆
ルーチェとサバンナではDENSOの部品番号が異なる為商品（排出量）が異なる？のではと予想しました。
今回はサバンナの流用品として、他車のサードパーティー製を使用しているので、排出量はサバンナと同じと予想しました。

◆燃料ポンプ◆
RX-7のものを使用しているが、これもルーチェといっしょだった。これは型番から予想しました。

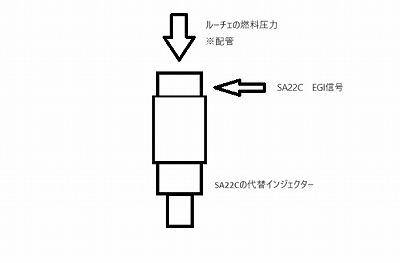

が、ココで気になることがある、それはエンジンの上についている圧力を調整している部分、今回はエンジンと一緒にルーチェのものを利用している。
となると、燃料圧力が異なるのでは？
インジェクターは電圧を時間で制御しているので、燃圧が違うと、時間で排出している量が異なるのでは？

想像ですが、ルーチェのインジェクターは排出量が少ない為念圧を高くしている？
それで、サバンナと同じ位の燃料を排出している？
なので燃料が濃くなる？


ということで、次回のこのサイトでは燃料圧力（配管）をサバンナ用に交換し、燃料かぶりば無くなるか調査する予定。

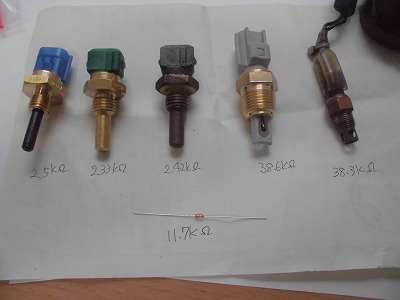

番外編ですが、室温18度で、今回の調査のために使ったセンサー類の抵抗値を比べてみました。
左から
FD用（空気？）　ロードスター（水温）　サバンナ（水温）　フォード（空気）　FC用改SA（空気）


※FD用はなんのセンサーかわからんが、お高いモノタロウで空気センサーで出てきたので購入してみました。
※ロードスター用は、SAと一緒じゃねぇ？と思いサードパティー製の安いものを購入してみました。
※一番したのはガラス管のサーモスタット（10kΩ）。秋葉原の秋月で150円で購入したものです。
※ちなみに知らない人のためにセンサー単体で販売されてい規格に10kΩと書かれているのは、温度25度に対しての抵抗値です。
 .
