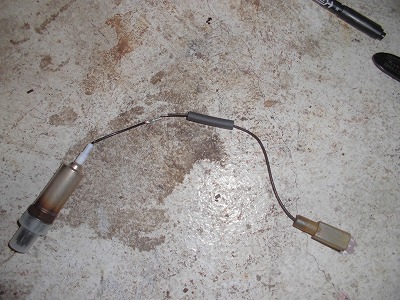

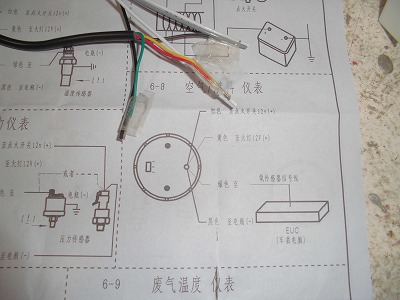

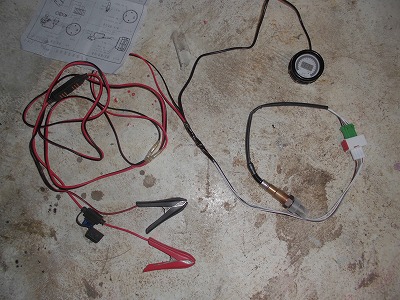

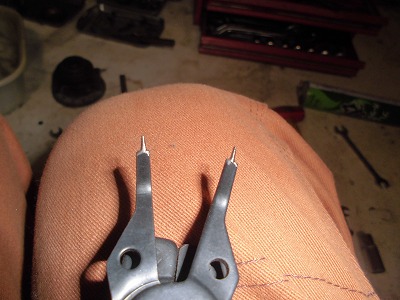

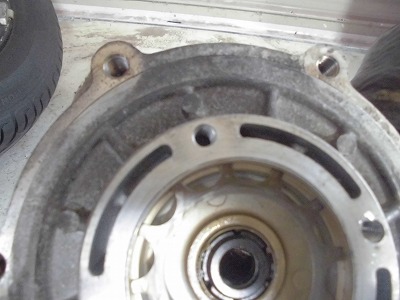

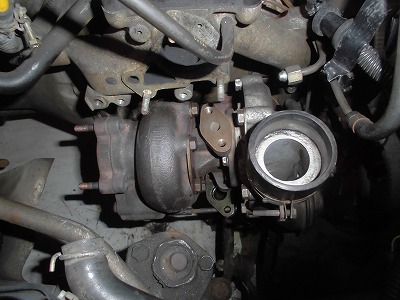

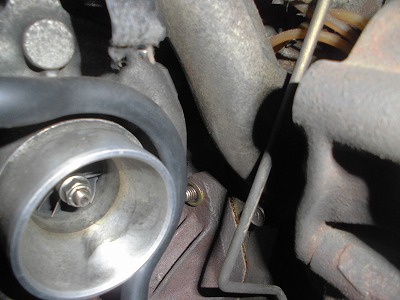

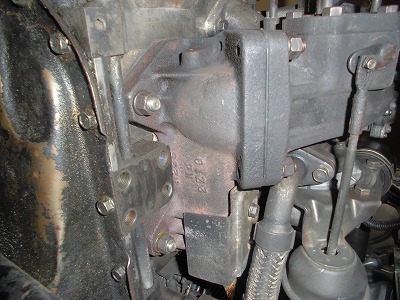

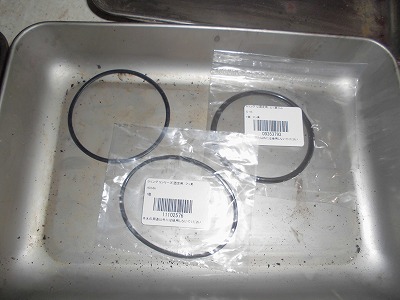

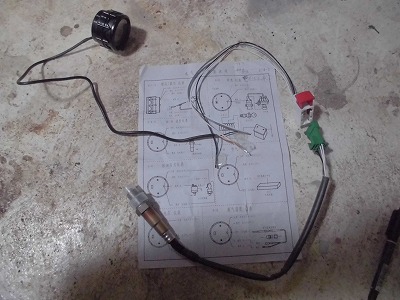

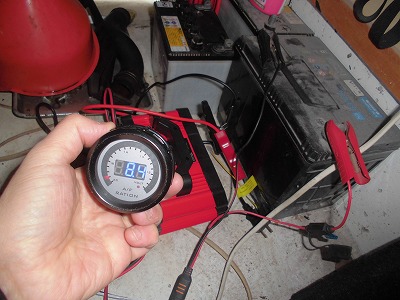

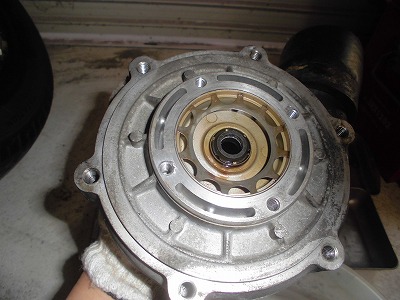

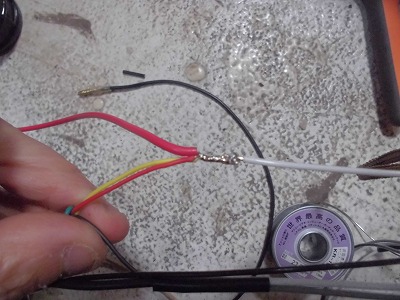

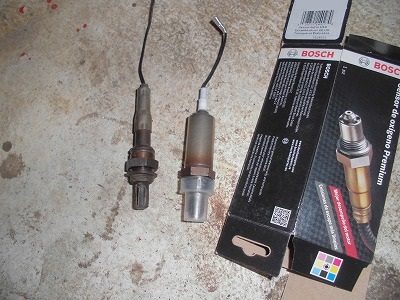

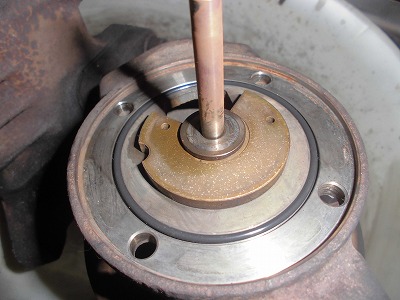

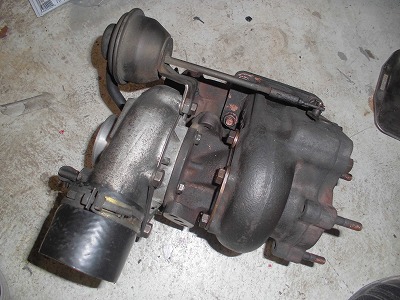

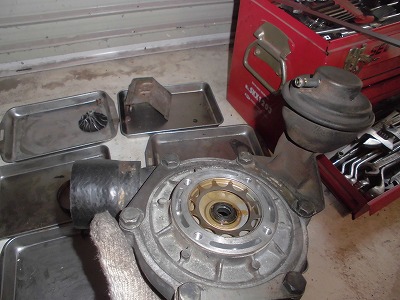

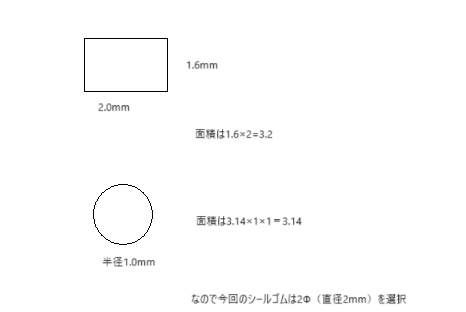

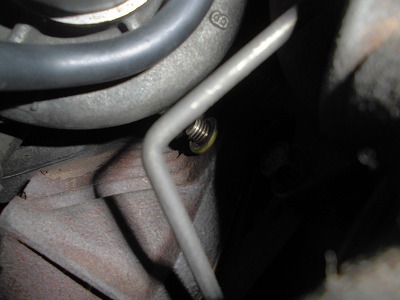

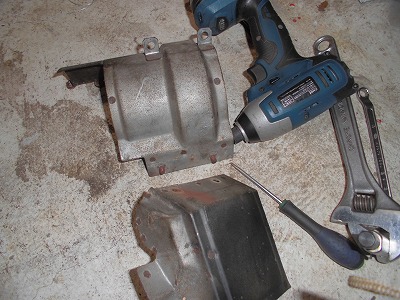

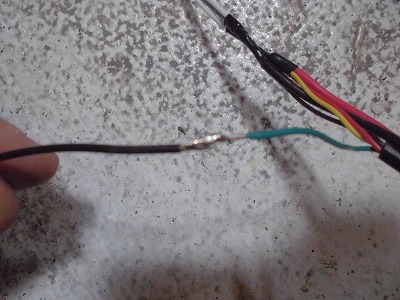

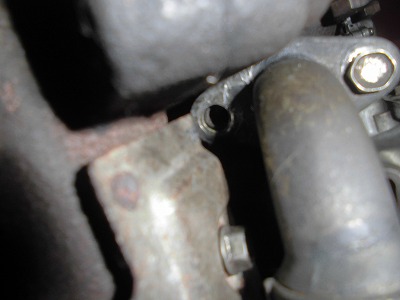

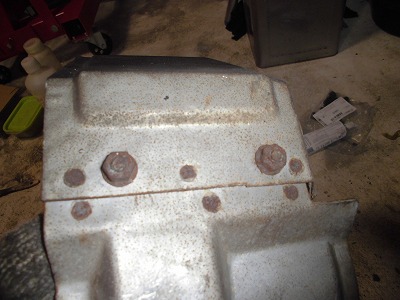

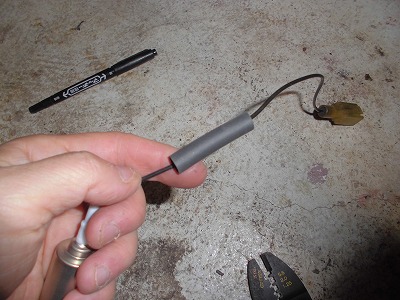

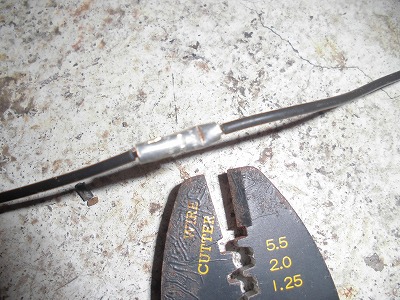

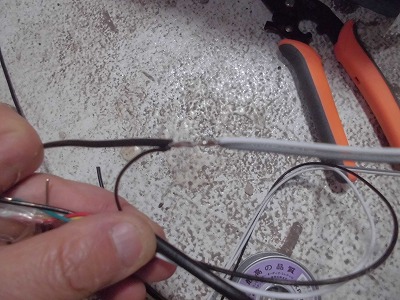

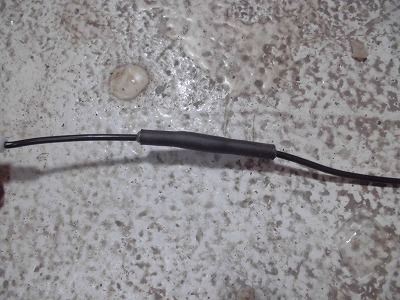

◆前回までのあらすじ◆ ルーチェターボのエンジンを購入し無事搭載完了した。 エンジンがかからなくなったが、色々整備交換し、最終的にはインジェクター新品とO2センサー交換で再々再々復活。 後は排ガスに混ざるオイルのためターボの修理となった。 今回のターボのオーバーホールで、交換できる部分はゴムのみ。 他の真鍮製のスペーサー他は、他のターボオーバーホールキットからの流用も含め これから調査に時間がかかりそうなので今回はパス。 残念ながら日立のこの古いタービンのオーバーホールキットはネットで見つけられなかった。残念 で、ゴムの代用品は、200度の高温対応のタイプで調査したところ2mm直径のゴムで面積的にいけそう。 なことがわかる。 うーんと意味を説明すると、四角がアルミにある隙間。 そこに直径2mmのゴムを入れた場合、つぶれてどうなるか?の計算です。 ゴムには弾力がありますが、つぶれた時に収まらなければ意味がないので計算しました。 ※本来の計算方法は機械科じゃないからわからん。 3mmと2mmの製品が2つ見つける事ができた。 直径3mmだとデカかったのでやはり直径2mmを使った。 mm このセンターの部品がゴムのようで、これも代替部品を・・・と思っていたが見つける事は出来なかった。 他の日立製のターボのオーバーホールキットには無かったんですよねぇ。 このスナップリングの奥に真鍮の部品があるようだが、私が持っている工具ではこのスナップリングの穴が小さすぎる。 格安工具を細くしたが・・・どうも工具の精度の問題?なのか、穴に挿して閉じると、工具がねじれる。 それで取り外せない。安いだけの工具なので精密な作業にはむかない様子。 今回はあきらめて、ガタもないので、そのままターボを組むことにしました。 出来上がったので、エンジンに積み込む事に。 エンジンがかかった今となっては関係ありませんが、、 エンジンがかからなかった時、どうにかSA22Cのエンジン解析するため ROMが無いため、直接EGIに使われているCPU(MC6801)の端子に接続できるデータプローブ(データ線とアドレス線につなげて信号を読む)を購入。 ※中国の格安品。昔は数十万でも購入できなかったような。今は1万しない!すごい時代です。 そして、エンジンの空燃比を直接読んで信号線から直接データ解析を考えていた。 そのため空燃比を読むための格安品メーターを購入して、読み取り装置(専用品は高い)を作ろうと思っていました。 初めは電圧計で作れば良いと思っていたが、安いO2センサーがついて、メーターもついて2000円と超安だったので購入したが!! ※O2センサー本体は有名メーカーが良いとは思うが、メーターはただの電圧をはかるだけ。格安品で十分と思っている。 これが、配線方法がわからない! 説明書は車のコンピューターとの間に入れるための簡易ガイドであり、付属でついているO2センサーとの接続方法は無い! O2センサーは黒・白・白・灰の4本。BOSH系統だったので調査すると、ボッシュさんの配線情報はネットにあった。 ので接続することに、まずは全体、こんな感じで接続されます。 詳細は ・黄・赤・白=電源 ※イグニッションスイッチ 黄色(メーター側) と12V 赤色(メーター側)と 白色(センサー側) ※白は2本あるうちの1本でどちらでもOKです。 ※黄色は本来イグニッションキーをひねったら電源が入る配線をする。 ※赤色は常時電源供給の配線をする。 ・緑・黒 =信号線 緑色(メーター側) と 黒色(センサー側) ・黒・白・灰=GND 黒色(メーター側)と 白色(センサー側)と 灰色(センサー側) 今回は車の中で、エンジンのEGIのデータを直接見ながら、O2センサーの情報を読み取れれば良いので、 バッテリーから電源供給するようにします。 なので 黒・白・灰←バッテリーのマイナス 黄・赤・白←バッテリーのプラス を接続できるように配線を追加します。 こちらは信号線とメーターを接続するだけ。 なので、緑・黒を半田付けで終了。 バッテリーから電源をとれば空燃比がみれるという器具を作成しました。 まあ、今となってはエンジンかかるので必要ないが、今後MC6801を読み解いて見たい時には活躍する? もしかしたら、またエンジン不調となり、禁断のEGI調査が始まるかも? 普通の方は車につける場合なので、念のため補足すると。、 このO2センサーは、高温になる場所に取り付ける必要があり、エンジンに近くでマフラーに穴をあけてナットを溶接して装着します。 電源を接続すれば終了です。ただ、付属のケーブルだとエンジンルームから車内には届かないので延長は必要になるかもしれません。 配線が正しくなくても責任は取れませんので宜しくです。 文句は販売元(代理店は売っているだけで理解していない)の製造元に連絡してください。 ネットに詳しい情報が無いから掲載しました。たまに文句をいって来る人がいますが、その瞬間にサイトから瞬殺です! 続いて、サバンナについているO2センサーの新品調査。 新品がでないので(部品番号もしらない)、BOSHの新品(※3000円位)でテストします こんな感じで、古い配線を途中に接続できる商品です。 適当に選ぶのではなく時代と形状が同じような商品を探したらBOSHとなっただけ。値段も手ごろなのも決定した要因。 アルミをつぶして、専用の圧縮チューブを装着。 あれだけ太かったチューブが熱でこんなに細くなりました。 中にセリー状の何かがあるので、耐熱用のなにかかもしれません。 さあ、ターボを取り付けます。 遮熱版を分離しました。インパクトだと簡単に取れました。 lこれだけ錆びていても外せるんですね。 どうにかエンジンを揺らして、上に上げてターボを装着! どうしてもオイル配管の接続が出来ない。 下側のオイル配管アダプターはパイプが曲がったのか、上手くつかない。 ので、エンジンとマフラーをつなげている4本のナットを外して、グラグラ動かしてどうにか接続した。 でも、今度はエンジンにマフラーを取り付けるためのナットのうち、1本のナットがつかない。 ターボが邪魔でナットが隙間に入らない。 ターボ本体にオイルの配管が接続されたので、ナットを4本緩めても動かない。ので隙間が作れない。 なので、ターボの配管を取らなければ、マフラーのナットが止まらない。 鶏が先か卵が先か! さてさてどうする?回避方法は思いつかない。 エンジンおろして作業すれば、簡単だったのでは? つかれたので工具箱を整理して頭をリフレッシュ!! |
||||
. | |||||
