  リフレッシュ編






24万キロでエンジンが天国に召され、12Aターボをオーバーホール計画を立てたが部品が出ない。
そこで、オークションでルーチェターボのエンジンを購入し無事搭載完了した。7日間の時間を費やした。
しかし後日、まだ調子悪いよ車検取れないとの連絡。3日間の作業で車検が取れる状態になった。
2年以上の不動期間、再塗装して10年以上。ここでガレージに移動してリフレッシュ作業を開始！

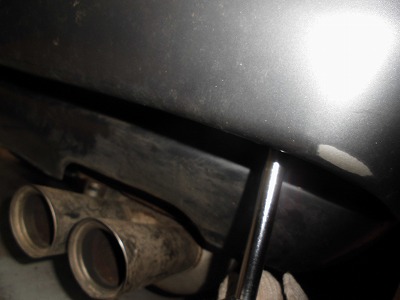

１．初めはエンジンルームだけと思ったのですが、なんか色々気になってリアバンパーから取り外しです。

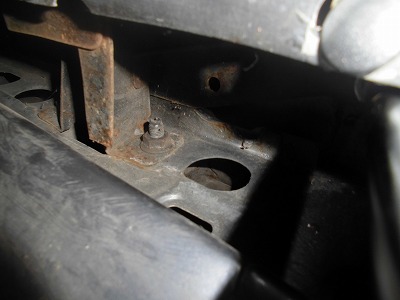

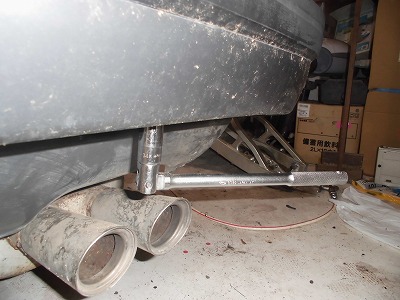

左右に2か所ずつボルトがありました。14mmと10mmだったと思います。
　

２．この10mmのボルトの存在が最初わからなかった。
　

３．これでスライドしてリアバンパーは取り外せます。

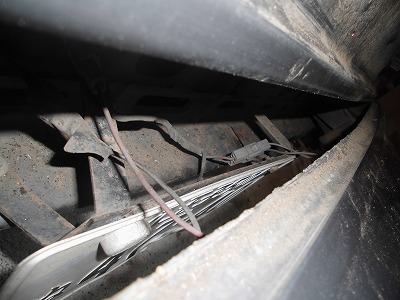

４．その際、ナンバー等のケーブルには注意してください。
　

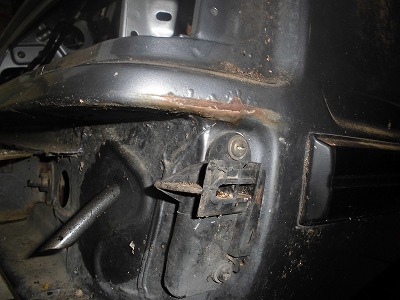

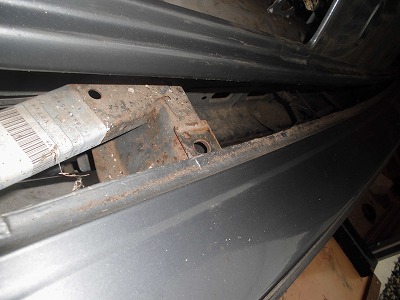

５．バンパーがぶつかっていた分部が錆びています。錆びを取って錆止め塗料を塗る予定です。


６．続いてフロントバンパーです。こちらも初めての作業なので、構造を理解しながらの作業です。

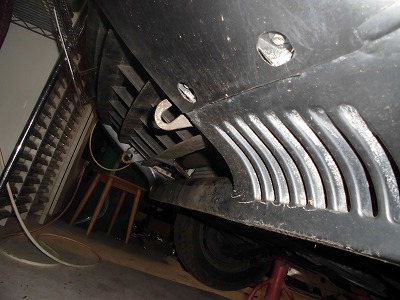

７．バンパーの下にあるエアーを取り込む・・・正式名称不明部品から取り外します。

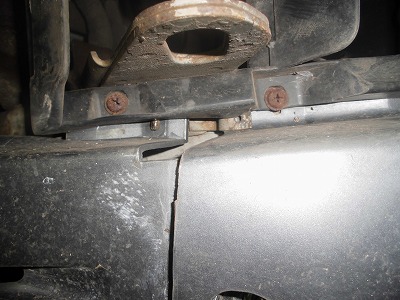

左右に２か所ずつ木ネジがあります。計４か所取り外します。そして、センターに一か所。こちらも取り外します。
以上で取り外しが完了です。
　

８．続いてリップ側を取り外します。

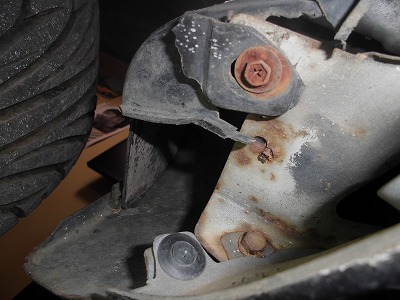

９．左右２か所にあるボルトを、計４か所取り外します。そして、フェンダー側にある、プラスチックの留め具をドライバーで緩めて取り外します。
　

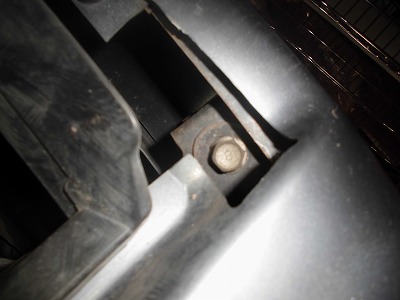

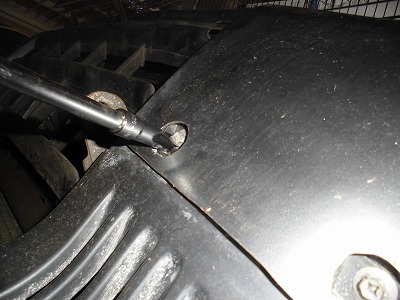

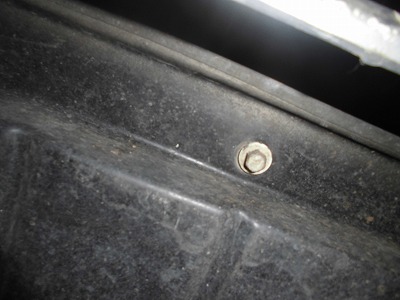

１０．エンジンカバーの10mmのボルトを正面側にあるすべて５か所？を取り外します。

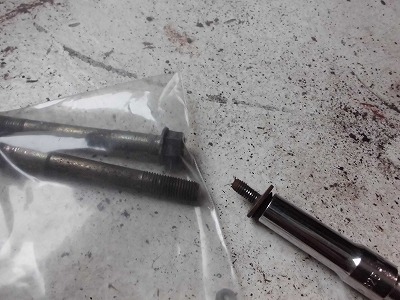

１１．過去の長い間の整備でいろんなボルトが使われているので、私の性格上、すべてを統一するように取り替える予定です。
i　

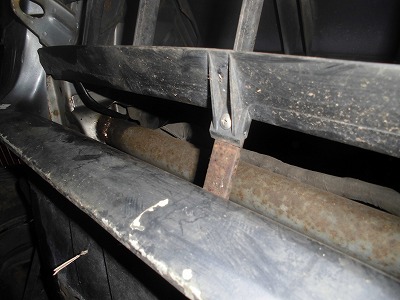

１２．センターは金具があるので注意してボルトを取り除いて下さい。

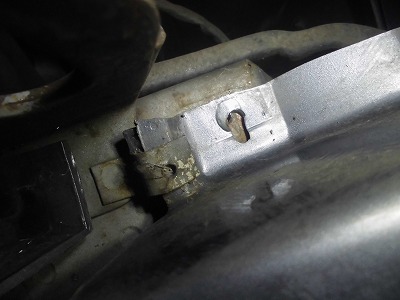

１３．このような留め具が左右あるので注意して下さい。


１４．そして、左右フェンダー側にあるボルト、手で押し下げ内側にあるボルトを左右１か所づつ、計２か所のボルトを緩め取りはずします。
これでリップ分部は取り外せます。

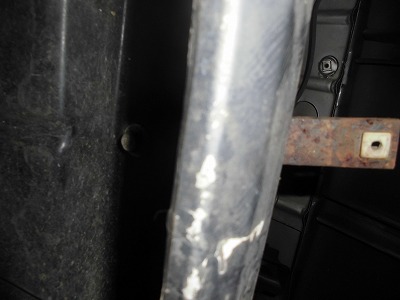

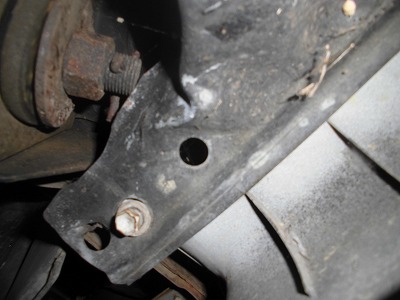

１５．フロントバンパー本体は、バンパー下に、左右１か所づつ１４㎜のボルトと10mmのボルトがありますので、取り外します。
　

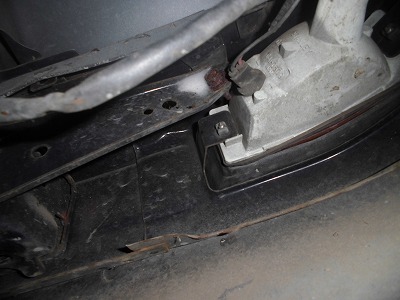

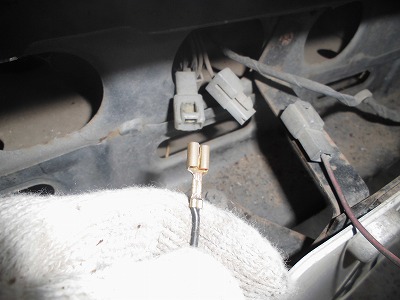

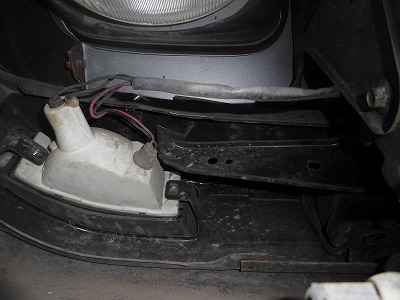

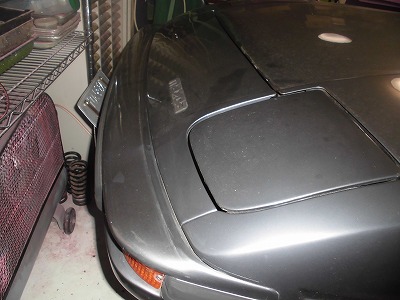

１６．ライトを上げて、左右にウィンカーとポジションランプのコネクターがあるので、取り外すことで、バンパースライドして取り外す事が可能です。
　

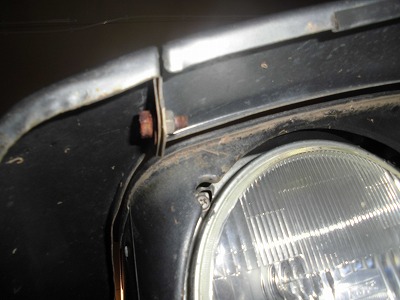

１７．続いて、以前にいたずらでへこまされた、フロント分部を取り外します。左右にあるボルトを１か所ずつを取り外します。

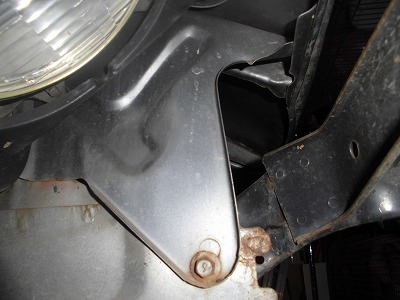

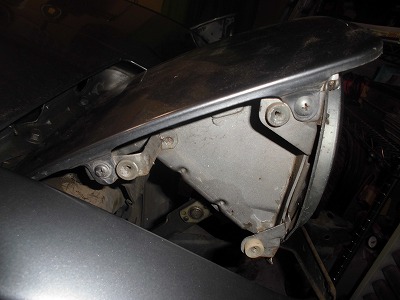

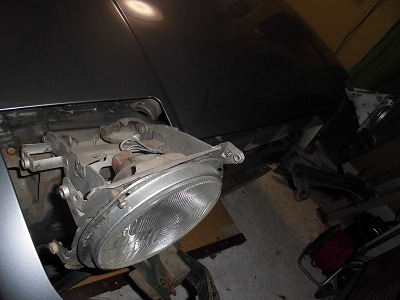

そして、ライトを上げると、見えるボルトを、こちらも左右にあるので取り外します。
ライトを上げないで探して、見つけるのに苦労しました。
　

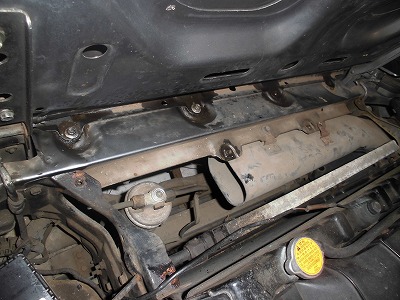

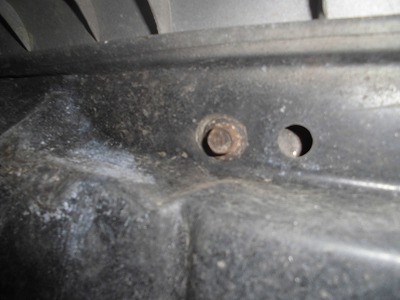

１８．エンジンルーム側にあるボルト４か所を取り外せば、無事取り外しが出来ます。
　

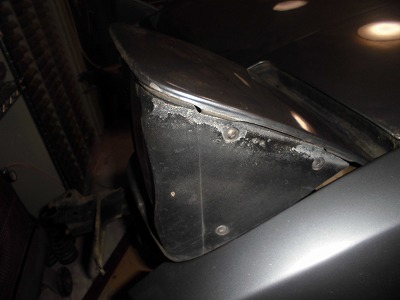

１９．ライトの周りにあるカバーは木ネジで左右３か所ずつ、計６か所で取り外せます。
ライトカバーは左右２か所ずつで、計４か所で取り外せます。
　

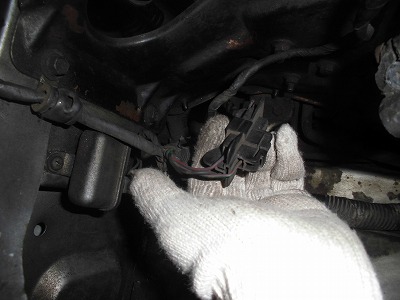

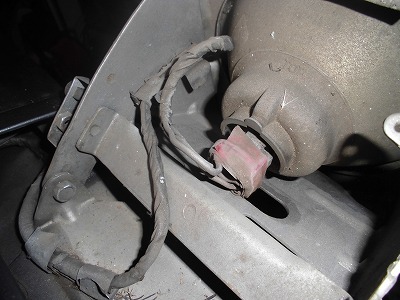

２０．ライトをよく見ると、コネクターにビニールテープが巻きつけられていました。
コネクターが壊れているのかな？後ほど確認する必要があるかもしれません。
　

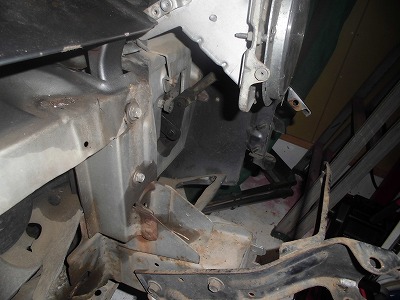

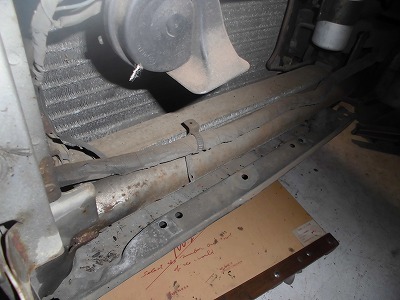

２１．さすが８４年式、錆が少ないですね、錆止め剤だけでも塗装しようかと思っております。
　

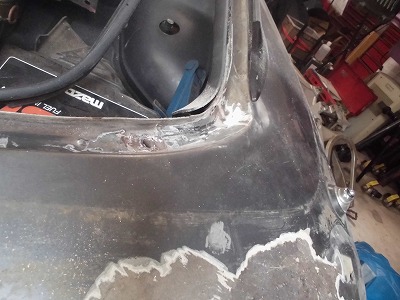

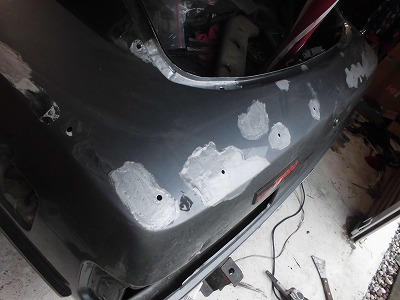

２２．リアの部分は錆がひどい状況でしたので、サンダーで削りました。
　

２３．こちらも錆止め剤を塗ります。

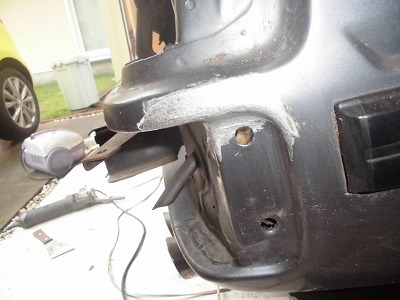

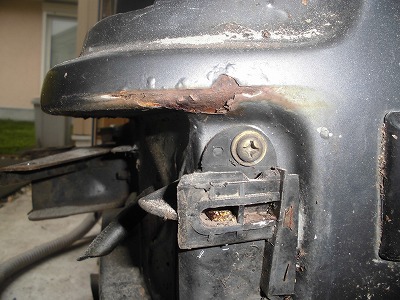

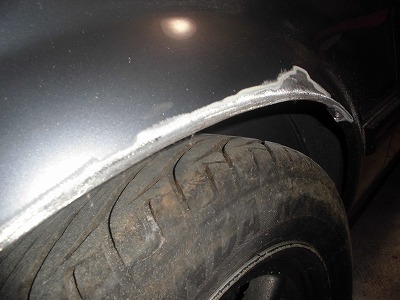

２４．フェンダーもチェーン（雪の時）がぶつかって錆びだらけだったので削って、錆止め剤を塗りました。
　

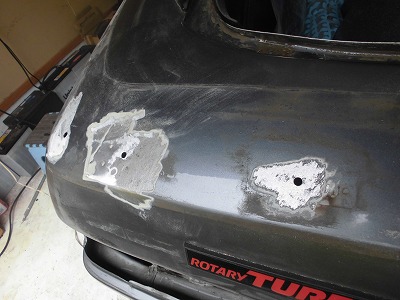

２５．そして、バンパーがぶつかって錆が発生した部分を削って、錆止め剤を塗ります。
　

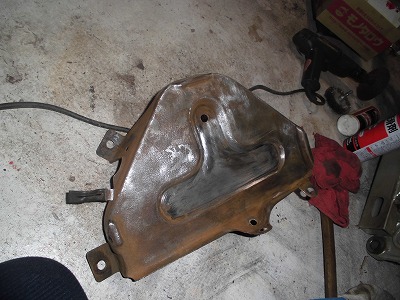

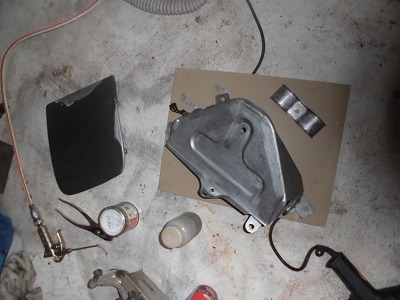

２６．エンジンルームのバッテリー台も錆をひたすら取り除き、錆止め剤を塗ります。
　

まだ、錆び取りの旅は続きます。
