日本電装　ND　SPORTS　PARTS　4気筒　4サイクル12V

注意：
タコメーターを取りつける。ただし、今回の場合、レーシング用CDI　通称オレンジボックス
この場合の取り付けになります。注意してください。

１．これはストックカーに取り付けてあったタコメーターです。この信号線を詳しく解説します。
実際に取りつけて動くかテストした結果ですので、正しい配線かは？個人の責任において作業してください。

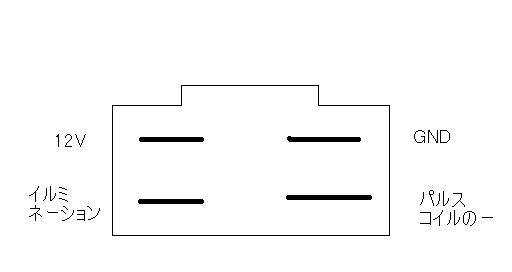

２．コネクターにある信号は全部で4本これをそれぞれ、何につながるかを説明します。
白赤　12V
赤黒　イルミネーション
白黒　GND
赤白　パルス信号　（通常　コイルの　−）


　

３．ここでさらに　253で使用されているオレンジボックスについて説明をします。
一般的には上記の接続なんですが、オレンジボックスは　9ＰＩＮコネクタの1本につなげないとタコメーターは回りません。今回どうしたか・・・というと、コイルの　+　につなげて信号を拾うことにしました。
なので今回の場合は、以下の接続になります。
白赤　12V
赤黒　未接続
白黒　GND
赤白　パルス信号　コイルの＋に接続
