| 赤外線測定器調査 |
|
 |
概要： 現在参加しているJAF公認クラブから、測定器作れない？ということで調査していた内容をいかにまとめます。 |
|
|
|

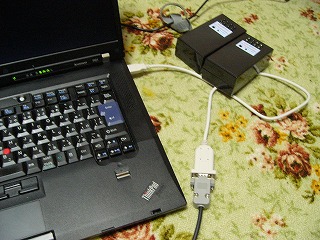

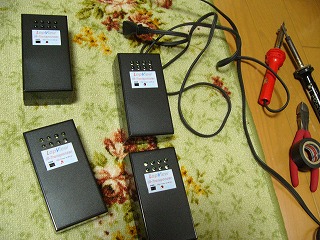

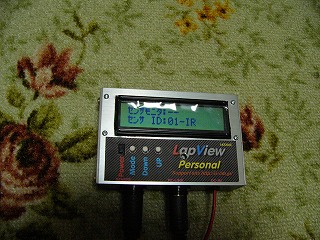

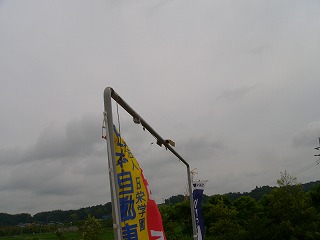

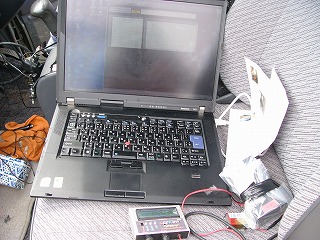

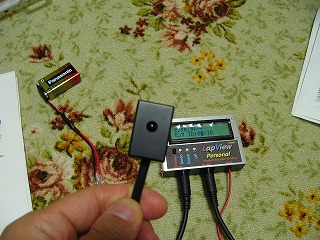

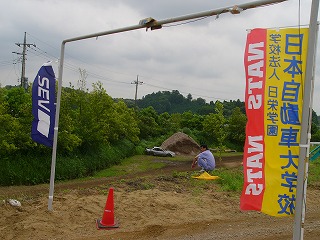

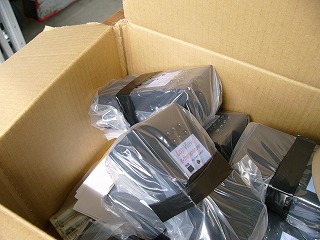

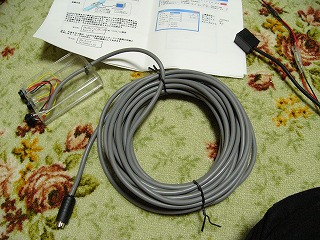

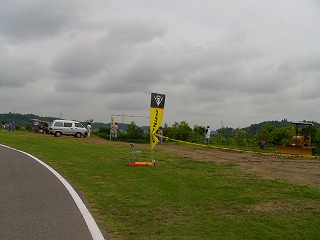

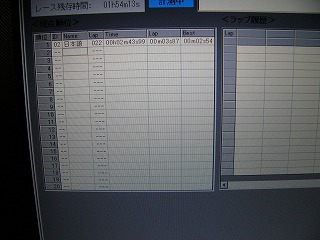

サーキットで良く見かける計測機。 現在は磁気のものが多いですが、まだまだ赤外線のところも見受けられます。 日光やエビスや筑波1000などに導入されているのは、日本のある企業が作成したものです。 市場が狭いために、オーダーメードで作成し多くのサーキットで採用することで価格を下げることができています。 TAGやAMBは有名だけにやたらと高い。これを個人が持つにはちょっと現実ではありません。。 でもレース参加者は、きちんとタイムを取りたいのはみんな思うところ。 そこで、”ホームページしったか検索”。 今はPICとかいう便利な石があって、VBで組み込めるそうで・・・ 昔でいうゲートアレイ設計みたいなものなのでしょうか？ 当時は専用の端末で組み込んだのですが、今はPCで簡単に出来るようです。 私は、経験年数3年と浅く、設計は15年以上まえの業務と古い人間なので、知らない領域。 自分で作成するため調べると、同じ事をラジコンで多くの人が作っていることが判明。 で、回路図を参考にしようとしていると。 なんと、作って販売している人もちらほらと。 そんな偉い方々の中に、すべてを公開しつつ作って販売してくれる神様の存在。 手間と時間を考えると、神様に依頼するほうがと悪い考えが。 と甘い誘惑に誘われて・・・時間最優先で購入実施。   そのラジコン用で実車に応用利用できるかテストです。  ダートの問題は以下の内容になります。 問題①泥だらけになる。 問題②野外である。 問題③振動が凄い 問題④4時間以上耐久で利用できるか 問題⑤ゲートで計測するゲートを作成する ◆問題① 車両が泥だらけになるので、一番泥が少ないところ。は一番上。天井。 ということで、サーキットにゲート作成が必要になった。 高さは4m弱。 ◆結果① ビニール袋でOK。但し、転倒車両は壊す可能性が大。 また、1枚だと破けている車両もあったので、考える必要あり。  ◆問題② トランスポンダの出力がラジコン用では弱いので、赤外線を強力にするために・・・と調べていると。 なんと、ラジコン用の裏サイトにカート用でサーキットのコース側に設置する強力発信機があるとの事。 これにIDを入れてもらっうように依頼し、車載用に使って見ることに。。 ◆結果② 良好です。大きさが問題であることを指摘されましたが5時間問題なく動作。 但し、Trの部分が熱をもって、中の接着剤が溶け出していた。 ゴム製の台座を作ってネジで固定する必要あり。 また、受光部分も傘をつけて対策。   ◆問題③ 振動が凄くなるので、今回のテストでどうなるか？あえてそのままで天井に装着。 防水用にビニール袋をつかったのですが、そのあまりがクッションになるようにしました。 ◆結果③ 熱で基板を固定している接着剤が溶け出した。 電池は取れなかったが、間にスポンジを入れておく必要がある。  ◆問題④ お昼休みを入れて5時間の連続稼動。どうなるか？ ◆結果④ 問題なく利用できた。但し、PCの電源を確保しないとバッテリが持たない。  ◆問題⑤ ゲートで計測するゲートを作成する 赤外線受光部分を延長すること。 届いた製品のコネクタは、S端子を利用していたので、コネクタを秋葉原で購入。 時間が無いので、きちんとドリルで穴あけなどしていませんが、10mの延長ケーブル作成完了。 ◆結果⑤ 問題なく利用できた。 今回は受光部分の上に太陽の光をさえぎるようにした。   ゲートは、きちんと作成していただき、測定部分をきちんと装着したが、今回センサー1個なので、どうしても計測漏れが。   そこでパイロンを1個置くと、完璧。100%計測OKに。  反省から対策品作成へ |
