ウルトラ CDI 9200 配線図

1.まずは部品取り車から外します。そのときの接続状況から配線図を起こしたいと思います。
 コイルの接続に黄色が+が接続されています。今回の部品はロータリーからはずすので、CDIがペアであります。
 さて、回路図はどのようになっているのか・・・・解析です。

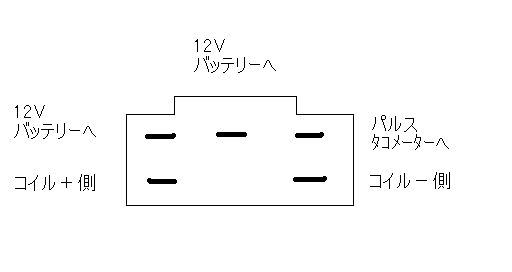

2.お待たせしました。接続テストはしていませんが配線予想図を作成しましたので参考にしてください。
写真が受け側のコネクターです。これを図にして接続先を書きます。
注意
これは接続テストをしておりません。取り外すときに配線を追いかけたもので、実際に正しいか不明です。
個人の責任で作業願います。
